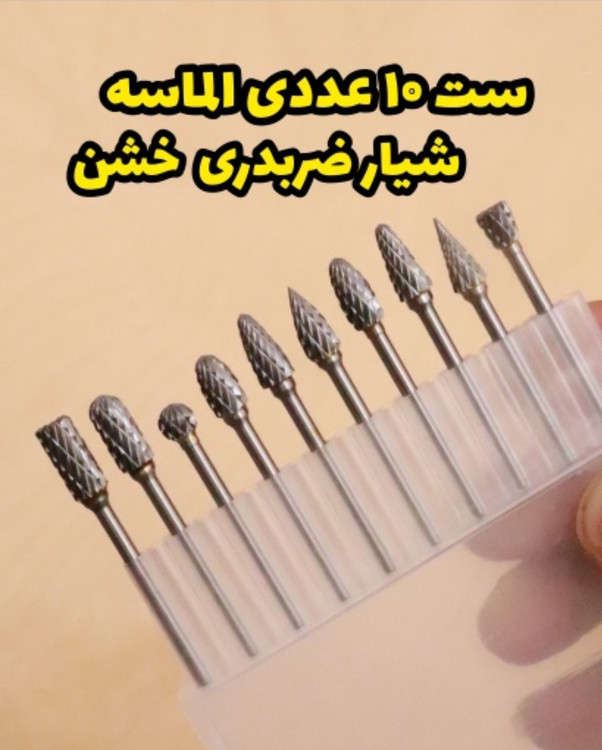

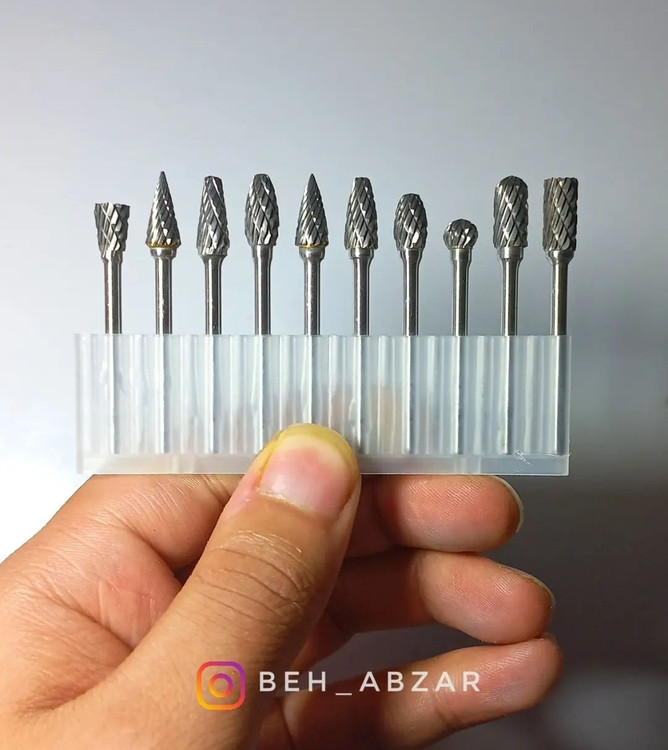

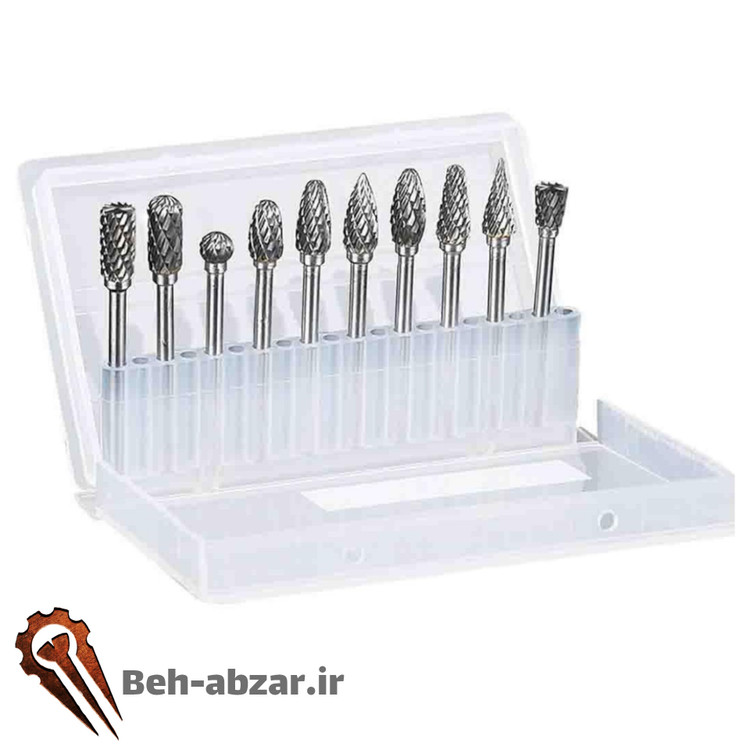

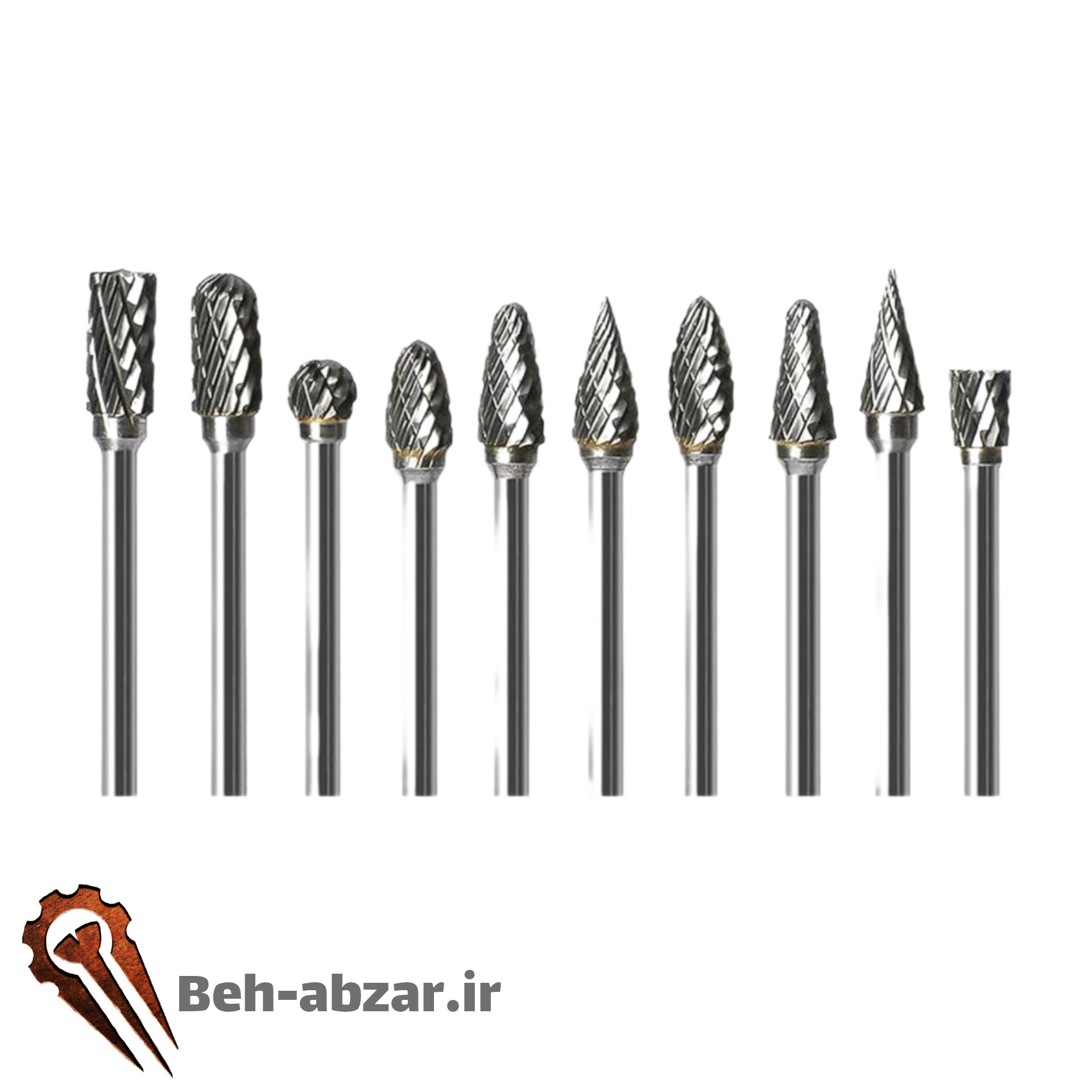

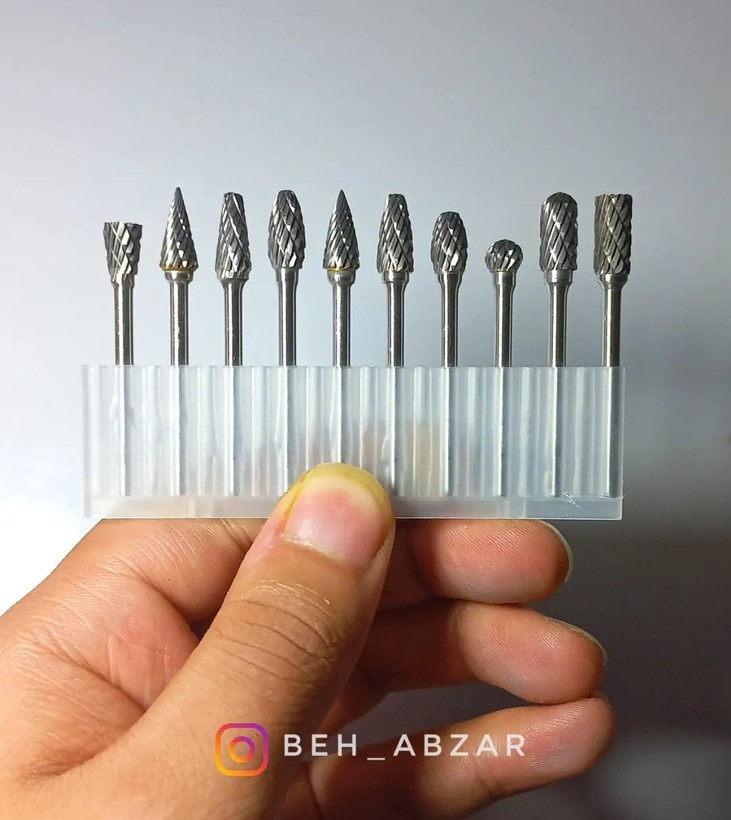

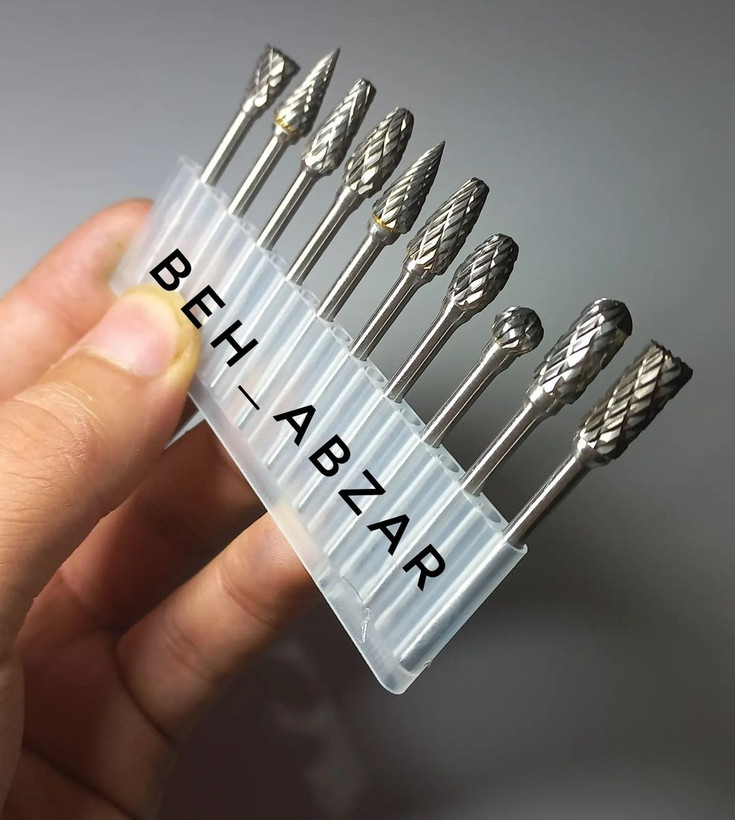

ست 10 عددی فرز فرم کد A

فرز فرم چیست؟

فرز فرم‌ ابزاری است که برای براده برداری پس از برش یا ماشین کاری جهت صاف کردن قسمت‌های تیز است اشکال مختلفی برای این کار طراحی شده است. برای انتخاب فرز فرم مناسب جهت کار در متریال مختلف مدل و نوع تیغ برشی مناسب طراحی و توسعه داده شده است.فرز فرم ها ابزاری است که برای پاکسازی سطوح فلزی و غیرفلزی که لبه‌های تیز را بعد از برش یا ماشینکاری ایجاد می‌کند مورد استفاده می‌شود. برای سوراخکاری یا برش در فلزات مختلف، مته تمام الماس، یا فرزانگشتی یا فرزفرم مورد قرار می گیرد از فرزفرم ها به طور گسترده کار بروی فلزات سخت، ابزارسازی، مهندسی، کنده کاری روی چوب، ساخت جواهرات، تمیز کردن قسمت های جوشکاری، خزینه کاری، ریخته گری، سوراخکاری، سنگ زنی، مجسمه سازی، کاربر روی سرسیلندر و… استفاده می‌شود.

ترکیب ‌فرز فرم ها از چه جنسی است؟

فرز فرم ها از مخلوطی از کاربید تنگستن ساخته می‌شوند و کبالت چسب نگهدارنده کاربیدها هستند و کاربیدها سخت ‌تر از فلزات دیگر است و قابلیت استفاده در سرعت‌های بالا خطر استفاده را کاهش می‌دهد

انواع فرز فرم:

مدل های فرز فرم با 2 روش استاندارد از هم متمایز می‌شوند. یکی شکل و تیپ سر آنها که با کلمه Shape و Type به همراه یک حرف انگلیسی از A تا حرف N از یکدیگر جدا خواهند شد. و روش دوم دسته بندی تفاوت نوع تیغ آن هاست .این درست است که همه فرز فرم ها کار سایش و پولیش را انجام می‌دهند اما هر فرز فرمی در هر شکلی برای همه کارها مناسب نیست. در روش اول دسته بندی که با حروف انگلیسی جداگانه و مشخص و طبق استاندارد مشترک جهانی ارائه شده، هر فرم و تیپ سر بیانگر حالتی از شکل هندسی بوده و در نتیجه کارکرد آن مدل فرز فرم روی برخی سطوح و قسمت‌های مختلف قطعه کاری تفاوت خواهد داشت.

  فرز فرم استوانه بدون کف زن:

 فرز فرم استوانه ای به انگلیسی Cylindrical بدون کف زن معروف است. سر این فرز فرم دارای یک استوانه بوده که قسمت بالایی و سقف آن صاف است و عاج ندارد. به این منظور که نوک صاف ابزار چون دندانه ندارد پس کاربردی نداشته و تنها از قسمت‌های کناری و عاج دار آن استفاده می‌شود. از فرز فرم استوانه بدون کف زن برای پرداخت لبه های بیرونی شیار و مسطح کردن و مساوی کردن دو لبه و سطح بیرونی قطعه استفاده می‌شود.

 فرز فرم استوانه کف زن:

این فرز فرم شبیه به فرز فرم قبلی (بدون کف زن ) می باشد با این تفاوت که سقف سر این فرز فرم استوانه ای دارای عاج و دندانه است. پس به این ترتیب قابلیت استفاده روی کف قطعه مورد نظر را هم دارد و علاوه بر قسمت جانبی فرز فرم، بالای سر این مدل هم امکان سایش خواهد داشت. فرز فرم استوانه ای کف زن برای اصلاح همزمان دیواره درونی و کف شیارهایی که زاویه شکسته و قائمه دارند کاربرد دارد.

 فرز فرم استوانه سر گرد:

این نوع فرز فرم از فرز فرم استوانه ای گرد بوده که در قسمت کناره‌ها صاف اما نوک ابزار به جای سر صاف دارای سر نوک گرد عاج دار است و با توجه به شکل فرز فرم، برای سایش زوایای 90 درجه منحنی به کار می‌آید.

فرز فرم کروی:

نوع بعدی به فرز فرم گرد توپی یا کروی به انگلیسی Ball یا Spherical می‌رسد که با شناسه فنی فرز فرم معروف است. همانطور که از نامش مشخص است دارای نوک گرد و کوچکتر از استوانه ای بوده و برای خمیده کردن و دادن فرم منحنی روی سطوح صاف کاربرد دارد.

 فرز فرم بیضی:

دسته بعدی نوع بیضی یا Oval نام دارد که در جهان صنعت با نام فرم بیضی شناخته شده است. سر این ابزار کمی شبیه به نوع سرگرد است با این تفاوت که کناره‌های آن بجای شکل صاف و کشیده، دارای منحنی رو به بیرون است. کاربرد فرز فرم بیضی بیضی برای پولیش و سایش درون شیارهایی است که سطح مقطعی خمیده و منحنی دارند.

 فرز فرم کله قندی:

شکل فرز فرم کله قندی  این فرز فرم در جهان به اسم درختی سر گرد تعریف می‌شود اما در ایران با نام کله قندی کوتاه شناخته می‌شود چرا که تیپ و فرم نوک آن کاملا شبیه به کله قندهای قدیمی است. این نوک با پایه پهنی شروع شده و هر چه به سمت نوک سر می‌رویم از قطر آن کاسته می‌شود. استفاده از این شکل سر برای سابیدن درون و دل یک زاویه و گوشه خمیده است که با دیگر فرز فرم ها امکان دسترسی به آن زاویه و گوشه دشوار خواهد بود.

 فرز فرم مخروطی:

این شکل از فرز فرم مخروطی شبیه به گروه قبلی است با این فرق که نوک تیزی دارد و سر گرد نیست. فرز فرم مخروطی در جهان با نام درختی نوک تیز یا گلوله ای هم شناخته شده و برای اصلاح و پلیسه گیری رزوه، دندانه و خطوط برش خورده قابل استفاده است.

 فرز فرم تخم مرغی:

فرز فرم تخم مرغی دارای نوک خمیده و دیواره حجیم شده است. اما در واقع در استاندارد دنیا فرز فرم تخم مرغی به نام Flame یا Torch شعله ای شناخته می‌شود چرا که شکل سر آن شبیه به شعله آتش کبریت یا گلوله فشنگ است. به دلیل دیواره خمیده بلند با زاویه باز سر این فرز فرم، کاربرد این مدل برای سایش و فرم دادن سطوح با انحنای پهن داخلی یا بیرونی قطعات مفید خواهد بود.

 فرز فرم خزینه 60 درجه:

فرز فرم خزینه کاری چندان پر کاربرد نیست چرا که تنها برای پروژه‌ها و خزینه کردن سوراخ‌های حساس و مخصوص به کار می‌روند. فرز فرم خزینه 60درجه  با سر زاویه 60 درجه ارائه می‌شود به این معنا که با قرار گرفتن روی سوراخ دریل کاری شده، سطح سوراخ را تا زاویه 60 درجه خزینه و باز می‌کند.

فرز فرم خزینه 90 درجه:

نوع دیگری از فرز فرم خزینه شبیه به دسته قبلی است و کارگیری با پهنا و زاویه ی قائمه و 90 درجه دارد. سوراخ خزینه شده با آن تا زاویه 90 درجه باز شده و باعث می‌شود تا سر پیچ یا وسیله قرار گرفته در درون سوراخ با میزان بیشتری در دل قطعه بخوابد.

 فرز فرم کله قندی کارگیر بلند:

مدل بزرگتر شبیه فرز فرم کله قندی دسته ی قبلی که نام برده شد است  که به جای یک سر کوتاه دارای سری بلند بوده و در دنیا به نام مخروطی سر گرد شناخته می‎‌شود و در ایران فرز فرم کله قندی کارگیر بلند  نام دارد. از آن جا که سر این فرز فرم ترکیب دو فرز فرم کله قندی و فرز فرم مخروطی است، این مدل به نام فرز فرم مخروطی کله قندی بلند هم معروف است. کارکرد آن شبیه به همان فرز فرم کله قندی کوتاه است با این تفاوت که دسترسی بیشتری به عمق گوشه دارد و همزمان می‌تواند کناره زاویه داخلی را هم بسابد.

 فرز فرم مخروطی تیز:

سر ابزار با پایه‌ای پهن شروع شده و با شیب و زاویه‌ای تند به نوک تیز آن می‌رسد. کاربرد این نوع فرز فرم مخروطی برای نشانه گذاری و سایش کنترل شده توسط نوک ابزار روی نقاط مشخص داخلی و بیرون قطعه مثل چرخ دنده ها و… است.

 فرز فرم چتری:

یکی دیگر از مدل‌های خاص که در جهان صنعت با نام مخروطی شناخته شده اما در ایران نام فرز فرم چتری دارد. سر این ابزار کاملا برعکس نوع مخروطی از نازک به پهن تغییر می‌کند و نوک آن با عرض بیشتر و دارای سقف بدون عاج است. از فرز فرم چتری  برای دسترسی های سخت و پلیسه گیری و ساب سطح زیرین و دشوار در زوایای تند و پنهان قطعه استفاده می‌گردد.

 فرز فرم دیسکی T و Y:

آخرین گروه به نوع فرز فرم Rim دیسکی تخت یا به عبارت دیگر فرز فرم T و فرز فرم Y اشاره دارد. شکل سر هر دوی آنها شبیه به یک صفحه سی دی پهن بوده که قسمت عرض و کناری آن دارای آج است. اما تفاوت فرز فرم Tو Y در این است که مدل T با عرض و پهنای بدون زاویه ارائه می‌شود اما فرز فرم Y در قسمت لبه خود دارای انحنا و خمش زاویه رو به بیرون است. دندانه‌های این بخش برای پرداخت شیارها و خزینه کردن لبه، پلیسه گیری عمق خطوط حک شده روی شفت و محور و دیگر محصولات مشابه مناسب است.

انواع تیغ برش فرز فرم:

بعد از بررسی شکل هندسی سر فرز فرم ها به انواع آن ها بر اساس نوع تیغه می‌رسیم. استایل و طراحی عاج این ابزارها در کار بسیار مهم است… در واقع هر کاربر به غیر از فرم سر، باید برای جنس قطعه کاری خود، عاج مورد نظر و درست را تهیه کند چرا که فرز فرم ها با توجه به شکل تیغه و عاج خود، تنها روی برخی اجسام و اجناس مفید خواهند بود.

فرز فرم NF آلومینیوم Alu Cut یا فرز فرم شیار باز:

در بین مدل‌های عاج فرز فرم ها 3 نوع دندانه از باقی کاربرد بیشتری دارند. اولین عنوان این 3 مدل به اسم فرز فرم Non Ferrous با حروف اختصاری NF عرضه می‌شود که در دنیا به نام فرز فرم آلومینیوم بر یا Alu Cut هم معروف است. این دندانه دارای آج های تکی صاف و بزرگ همراستا و فاصله دار از هم بوده که از یک سمت سر فرز فرم به سمت دیگر به شکل موازی طراحی شده است. فاصله زیاد بین شیارها باعث می‌شود تا این مدل به فرز فرم شیار باز هم شناخته شود. براده برداری از روی قطعه در این نوع تیغه به مقدار زیادی انجام می‌گیرد و این باز بودن و فاصله عاج ها کمک می‌کند تا در هنگام برش و بار برداری، براده‌ها و ذرات کاری راحت‌تر به بیرون منتقل شوند و به اصطلاح عاج آن پر نشود.

 کاربرد فرز فرم شیار باز بیشتر برای اجسام با جسم نرم، فلزات غیر آهنی مثل آلومینیوم و آلیاژها، فولاد نرم، مس نرم، روی و … بوده و در اجسام غیر فلزی نیز برای کار روی پلاستیک و چوب ایده آل است. در واقع اکثر کسانی که در پروژه‌های چوبی و نجاری کار می‌کنند و به دنبال فرز فرم چوب هستند، می‌توانند از تیغه NF استفاده کنند و برش و تراش اولیه خود را با فرز فرم شیار باز انجام دهند. این مدل فرز فرم در سایزهای سری 3 تا 16 میلی متر و در دنباله 3 و 6 میلی متر ساخته می‌شود.
